MANUAL DE UTILIZADOR SPF-71E SAMSUNG

Verifique se a embalagem fornecida contém todos os componentes.

Manual do utilizador

Garantia

Cabo de alimentação

1 Botão Menu (acede ao menu)

② Botões de navegação

3 Botão Enter ( reproduz/ pára durante a apresentação de diapositivos )

4 Botão Voltar

5 Botão Apresentação de diapositivos ( inicia a apresentação de diapositivos instantaneamente )

6 Dispositivo de bloqueio Kensington

7 Tomada

8 Botão Ligar/desligar

9 Ranhura para cartão de memória SD

10 USB Downstream ( para dispositivos de armazenamento USB )

11 USB Upstream ( para ligação a PC )

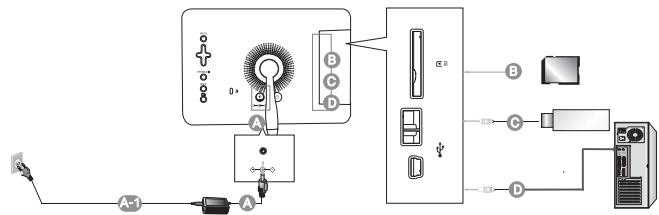

Ligações

Ligue o transformador de corrente ao terminal energia na parte posterior do produto.

A-1 cabos, introduza a ficha numa tomada.

As imagens aqui apresentadas são apenas para referência e não se aplicam em todos os casos (ou países).

B Permite-lhe inserir um cartão de memória SD. (apenas cartão SD)

Ligue o Digital Photo Frame a um dispositivo de armazenamento que suporte USB.

Utiliza-se para ligar o Digital photo frame a um PC.

Digital Photo Frame, Ficheiro de actualização do firmware, Cartão SD ou dispositivo de memória USB Visite www.samsung.com para obter as últimas actualizações do firmware.

Ligue o cartão SD ou o dispositivo de memória USB ao PC

Ligue o cartão SD ou o dispositivo de memória USB ao PC.

Copie o ficheiro de actualização do firmware para o cartão SD ou dispositivo de memória USB.

Tem de copiar o ficheiro de actualização do firmware para o directório raiz.

Ligue o cartão SD ou o dispositivo de memória USB ao Digital Photo Frame

Remova o cartão SD ou o dispositivo de memória USB do PC e ligue-o ao Digital Photo Frame. Se o Digital Photo Frame estiver desligado, ligue-o.

A actualizar

Carregue no botão Back para ir para o ecrã principal.

Navegue até chegar à etapa que se segue. [Definições] -> [Actualizar/Repor] -> [Actualização do firmware]

Carregue no botão Enter e seleccione a localização de memória adequada.

Aguarde até que a mensagem o informe de que o processo está concluído.

Carregue no botão de alimentação para desligar o Digital Photo Frame.

Remova o cartão SD ou dispositivo de memória USB.

Carregue novamente no botão de alimentação para ligar o Digital Photo Frame.

Operations

Se não carregar em qualquer botão durante (10) minutos, a protecção de ecrã é activada. No entanto, a protecção de ecrã não se inicia durante o modo de apresentação de diapositivos.

Botões
MENU	Entra ou sai de um menu.
Botões de navegação	Percorre os itens e ajusta o valor.
	Selecciona uma função
	Volta ao ecrã anterior.Mantenha este botão pressionado (2) segundos para voltar ao Ecrã principal.
	Inicia uma apresentação de diapositivos.Quando uma apresentação de diapositivos é reproduzida carregando no botão [→], as fotografias na localização da última fotografia reproduzida são reproduzidas. Se as fotografias na localização da última fotografia reproduzida tiverem sido removidas, estas são pesquisadas automaticamente e reproduzidas numa apresentação de diapositivos.

Fotografias

Se carregar no botão Menu, o menu do item seleccionado aparece no ecrã.
Quando selecciona uma pasta	Abrir, Copiar, Apagar
Quando seleccionar uma miniatura.	Iniciar apres. Diapositivos, Copiar, Copiar todos, Apagar,Elim. todos os fic., Definir como fundo
Se ao copiar uma fotografia a partir de uma memória externa (memória SD, USB) para a memória interna a opção que se segue estiver activa (Settings -> Options -> Frame Memory Copy -> Resized), o tamanho de qualidade do ecrã é reduzido automaticamente antes de efectuar a cópia. Este procedimento garante que a fotografia redimensionada é apresentada com a melhor qualidade no ecrã. No entanto, o EXIF (informações relacionadas com a câmara) é removido quando esta opção é utilizada.Assim, certifique-se de que a fotografia redimensionada apenas é utilizada no Digital Photo Frame. Pode demorar muito tempo se copiar muitos ficheiros de uma só vez.
Menu de apresentação de diapositivos	Parar apres. de slides, Ajustes apres. slides, Brilho, Rodar, Zoom, Rácio tamanho, Apagar, Definir como fundo
Apenas fotografias com resoluções inferiores a 8000 (largura) * 8000 (altura) pixels podem ser apresentadas no ecrã.
Relógio
Data e hora., Formato de hora, Formato Data, Tipo de Relógio

Definições
Se carregar no botão Menu, o menu do item seleccionado aparece no ecrã.

Opções	Idioma, Brilho, Apres. Directa Diaposit., Ajus. auto. Foto Portrait, Cópia de Memória Frame
Preferência	Modo de início, Protecção de ecrã, Fundo do ecrã, Imagem aut. Lig./Deslig.
Actualizar/Repor	Actualização do firmware, Redefinir Predefinições, Informações do produto

Resolução de problemas

Sintomas	Causas e Acções
Liguei um dispositivo de armazenamento externo mas não é reconhecido.	Verifique as ligações entre o produto e o dispositivo de armazenamento externo.Verifique se o mesmo funciona após ligá-lo ao PC.
Demora muito tempo a apresentar a próxima fotografia.	Quando a resolução é elevada ou quando o tamanho do ficheiro é grande, a fotografia demora algum tempo até ser apresentada no ecrã.

Especificações

Itens		Especificações
Modelo		SPF-71E
Painel	Tipo	7" (17cm) TFT (Analog)
	Resolução	480 x 234
Formatos suportados		JPEG (Os formatos JPEG progressivo e CMYK não são suportados.)
Memória incorporada		120 MB
Energia	Potência	Transformador Externo (12V, 2A, 24W)
	Consumo	Normal mode : inferior a 7WPower off mode : inferior a 1W
Generalidades	Dimensões (LxPxA)	217.5 x 156.5 x 43 mm
	Peso	496.3 g

O design do produto pode ser diferente de acordo com o modelo, e as especificações estão sujeitas a alteração sem aviso prévio, para melhoria de desempenho do produto.

Aviso! Instruções de segurança importantes

(Leia a secção adequada que corresponde à marca no produto Samsung antes de tentar instalar o produto.)

ATENÇÃO

Este símbolo indica a existência de alta tensão no interior do televisor. É perigoso tocar em qualquer parte no interior do produto.

Este símbolo informa-o de que este produto inclui literaturaimportante sobre o respectivo funcionamento e manutenção.

• As ranhuras e aberturas na caixa e na parte posterior ou inferior permitem a ventilação necessária. Para garantir o funcionamento correcto do aparelho e para o proteger do sobreaquecimento, nunca deve bloquear ou tapar estas ranhuras e aberturas.
• Não tape as ranhuras e aberturas com panos ou outros materiais.
• Não bloqueie as ranhuras e aberturas colocando o aparelho numa cama, sofá, tapete ou outra superfície semelhante.
• Não coloque este aparelho num espaço fechado, como uma estante ou um armário embutido, a menos que tenha ventilação adequada.
• Não coloque este aparelho perto ou por cima de um radiador, sistema de aquecimento ou num local em que esteja exposto à incidência directa dos raios solares.
• Não coloque recipientes com água em cima do aparelho(jarras etc.), porque pode provocar um incêndio ou choque eléctrico.
• Não exponha o aparelho à chuva nem coloque em locais perto de água (perto de uma banheira, lavatório, lava-loiça, tubo da máquina de lavar a loiça, piscina ou numa cave com humidade). Se molhar acidentalmente o aparelho, desligue-o da ficha e contacte de imediato o revendedor autorizado. Retire sempre o cabo de alimentação da tomada antes de limpar o produto.
• Não sobrecarregue tomadas de parede, extensões nem receptáculos, porque pode provocar um incêndio ou choque eléctrico.
• Deve colocar os cabos de alimentação de forma a não serem pisados nem entalados por objectos, tendo em especial atenção os cabos ligados a fichas, a receptáculos e ao ponto de onde os cabos saem do aparelho.
• Para proteger o aparelho de trovoadas, ou quando não for utilizá-lo durante longos períodos de tempo, desligue o aparelho da tomada de parede e desligue a antena ou o sistema de televisão por cabo. Deste modo, o aparelho não sofre eventuais danos provocados por raios e descargas em cabos de alta tensão.
• Antes de ligar o cabo de alimentação de CA à tomada do transformador de CC, certifique-se de que a designação de tensão do transformador de CC corresponde à alimentação eléctrica local.
• Nunca introduza objectos metálicos nas aberturas do aparelho. Se o fizer, pode provocar choques eléctricos.

• Para evitar choques eléctricos, nunca toque no interior do aparelho. A caixa do aparelho só deve ser aberta por técnicos qualificados.

• Introduza o cabo de alimentação completamente até ao fim. Quando retirar o cabo de alimentação, certifique-se de que o segura pela ficha quando puxar a mesma da tomada. Não toque no cabo de alimentação com as mãos molhadas.

• Se o aparelho não funcionar normalmente - em particular, se o aparelho emitir ruídos ou cheiros involgares – desligue o aparelho de imediato e contacte o revendedor autorizado ou centro de assistência técnica.
• Contacte um centro autorizado de assistência técnica quando instalar o produto em locais sujeitos a poeiras excessivas, locais sujeitos a temperaturas altas ou baixas, locais com muita humidade, locais onde se utilizem substâncias químicas e locais onde o monitor esteja a funcionar 24 horas por dia como em aeroportos, estações de comboio, etc. Se não o fizer, pode provocar sérios danos no produto.
• Utilize uma ficha e uma tomada devidamente ligadas à terra.
• Uma ligação de terra deficiente pode causar choque eléctrico ou danos no equipamento. (Só equipamento de classe 1.)
• Deve puxar a ficha da tomada para desligar o aparelho da corrente, de forma a deixar a ficha pronta a ser utilizada.
• Não deixe as crianças mexer no produto.
• Guarde os acessórios (bateria, etc.) num local seguro fora do alcance das crianças.
• Não instale o produto num local instável, como uma prateleira inclinada, um chão desnivelado ou um local exposto à vibração.
• Não deixe cair ou provoque qualquer embate no produto. Se o produto estiver danificado, desligue o cabo de alimentação e contacte um centro de assistência.
• Desligue o cabo de alimentação da tomada e utilize um pano seco e macio para limpar o produto. Não utilize quaisquer produtos químicos como cera, benzina, álcool, diluentes, insecticida, ambientador, lubrificante ou detergente. Tal pode danificar o aspecto do produto ou eliminar a impressão do mesmo.
• Não deixe cair gotas ou salpicos em cima do aparelho.
• AVISO - PARA EVITAR O ALASTRAR DE UM INCÊNDIO, MANTENHA SEMPRE AS VELAS OU OUTRO TIPO DE CHAMA LONGE DESTE PRODUTO.
